| 加工定制：否 | 品牌：Siemens/西门子 | 型号：6ES7360-3AA01-0AA0 |
| 工作电压：1V | 输出频率：1kHz | 产品认证：1 |

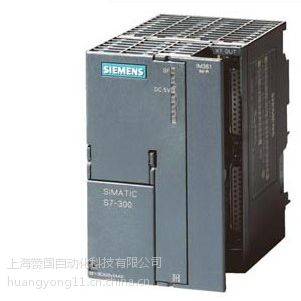

IM 360/-361/-365 接口模块 |
{西门子与客户携手,让关键所在,逐一实现}
联 系 人： 黄勇《黄工》 24小时联系手机： 13701633515
直线销售电话： 021-31660605 在 线 商 务 QQ： 77956468
单 位：台 产品单价：电议
供货数量：不限 最小定量：一台
包装说明：齐全 产品规格：全新原装
用于连接多层 SIMATIC S7-300配置中的机架
IM 365： 用于中央控制器，最多 1 个扩展单元。
扩展单元中的模块使用有限制(例如，没有 CP 或 FM)
IM 360/IM 361： 用于中央控制器，最多 3 个扩展单元。
在扩展单元中,没有模块的选择限制
S7-300 PROFIBUS DP系统组态
PROFIBUS DP系统组态可分为带DP口的主站系统，采用通讯模板CP的主站系统以及带智能从站的DP系统。三种DP系统中带DP口的主站系统，采用通讯模板CP的主站系统在硬件组态时基本相同。
1. PROFIBUS DP系统之一：带DP口的主/从系统
带DP口的主/从系统设计十分灵活，它允许用CPU中不同的数据区域来储存DP过程数据。对数据区域的选择取决于CPU的类型和应用。过程映像区，位存储器以及数据块都可用于DP输入，输出数据。
过程映像是标准的数据分配。在CPU的过程映像中须有充分的空间为DP保留一个连续的输入区域和一个连续的输出区域。这可能受中央配置中过程映像大小和信号模块数量的限制。
位存储器与过程映像相同，这个区域适合于DP信号的全局存储。例如，如果过程映像可利用的空间(没有被中央信号模块占据的空间)不够用，则可以使用位存储区。
数据块也可以用来存储DP信号。在有关的DP数据区只被一个程序调用时使用这种存储。
主站/从站的I/O地址不能重复，它是由系统软件分配的。如果用户需要对地址进行修改，可以通过模板特性对话框重新设置。
2．PROFIBUS DP系统之二：带通讯模板CP的主站系统。
采用通讯模板CP的主站/从站系统，则主站/从站的I/O地址可以重复，因为此时的PLC系统相当于两个CPU。用户可以通过模板特性对话框任意设置I/O地址，只是主站或从站内的I/O地址不能重复。
当配置CP时，必须设定操作模式。（Operating Mode）
CP342-5 DP总是需要DP-SEND和DP-RECV。这些组块通过底板总线在CPU和CP之间转移数据．
CP342-5的数据总是连续地传输。主站数据长度是240字节，从站数据长度是86字节。
DP-SEND（发送）将CPU中的***的DP数据区的数据发送到PROFIBUS CP的发送缓冲器，以便传送给DP从站；DP-RECV（接收）从DP从站中读出数据，将PROFIBUSCP接收缓冲区的数据放入CPU***的DP数据区中。
DP-SEND（发送块）和DP-RECV（接收块）结构
DP-RECV（接收块）各端子参数的类型及功能
DP-SEND（发送块）各端子参数的类型及功能
3. PROFIBUS DP系统之三：带智能从站的DP系统。
智能从站的主要特点是：DP主站需要的输入／输出数据不是直接来自于真正的输入输出口，而是来自于预处理的CPU。
西门子S7 PLC用I0.0控制接在Q0.0～Q0.7上的8个彩灯循环移位梯形图
用I0.0控制接在Q0.0～Q0.7上的8个彩灯循环移位，从左到右以0.5s的速度依次点亮，保持任意时刻只有一个指示灯亮，到达最右端后，再从左到右依次点亮。
分析：8个彩灯循环移位控制，可以用字节的循环移位指令。根据控制要求，首先应置彩灯的初始状态为QB0=1，即左边盏灯亮；接着灯从左到右以0.5s的速度依次点亮，即要求字节QB0中的“1”用循环左移位指令每0.5s移动一位，因此须在ROL-B指令的EN端接一个0.5s的移位脉冲（可用定时器指令实现）。梯形图程序和语句表程序如图1所示。
