| 加工定制：否 | 品牌：Siemens/西门子 | 型号：6ES7352-1AH02-0AE0 |
| 工作电压：1V | 输出频率：1kHz | 产品认证：1 |

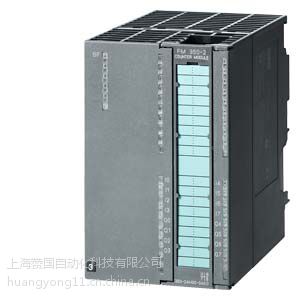

FM 352 电子凸轮控制器 |
SIMATIC S7-300, FM 352电子. 凸轮操作控制,包含程序包CD.
{西门子与客户携手,让关键所在,逐一实现}
联 系 人： 黄勇《黄工》 24小时联系手机： 13701633515
直线销售电话： 021-31660605 在 线 商 务 QQ： 77956468
单 位：台 产品单价：电议
供货数量：不限 最小定量：一台
包装说明：齐全 产品规格：全新原装
即使在低档性能要求的应用中，FM 352也是凸轮控制器的高性价比的替代装置。
FM 352可用于：
传送带;
FM 352通过光栅检测零件位置，然后通过与设定值有关的输出端设置来启动动作（如钻、磨等）
冲压自动化(金属、粉末、玻璃)
满足FM 352特性控制器必须具有以下部件：
FM 352:
通过设定输出端，执行与位置有关的控制命令
S7-300 CPU:
用于顺序控制
起动和停止凸轮处理
传送凸轮数据
分析凸轮轨迹
编程器：
用于编写STEP 7程序
用集成在 STEP 7中的组态软件对FM 352设置参数
用于测试和启动
操作员面板：
对机床进行操作员控制和监视
用于故障诊断
通过工艺模块连接 FM 352 和 CPU。
32 条凸轮轨迹：
13 条直接连接到集成数字输出端
可组态的凸轮数量：
根据编程，可以有 32、64 或 128 个凸轮。
可组态的凸轮特性：
凸轮可定义为位置凸轮或时间凸轮。 可以按照方向对其设置参数（正向/反向）。
凸轮参数赋值到数字量输出：
轨迹输出 0 和 1 可以被参数化为计数器凸轮轨迹，而轨迹输出 2 可以被参数化为制动器凸轮轨迹。
长度测量
设置参考点
设定实际值
运行中设定实际值
零点偏移
改变凸轮边缘
仿真模式
超声波高速FM 352电子凸轮控制器通过一个传感器检测轴的位置，然后用所设定的本机输出来触发控制命令。
机床和凸轮数据传送完毕后，FM 352将自动工作。 CPU与FM 352之间只交换控制信号和回检信号。
电子凸轮具有极高的工作速度：
13个数字量输出，用于凸轮轨迹：
用于向过程快速传输控制信号
每个凸轮随速度动态转换：
自动补偿连接执行器时的死区时间
被控机械可以直接连接到模块。 电流消耗大的执行机构才需要控制继电器。
SIMATIC S7-300 PLC系统构成和扩展
1. SIMATIC S7-300 PLC系统构成
主要组成部分有导轨(RACK)、电源模块(PS)、中央处理单元模块(CPU)、接口模块(IM)、信号模块(SM)、功能模块(FM)等。通过MPI网的接口直接与编程器PG、操作员面板OP和其它S7 PLC相连（见图3-1）。
除了电源模块、CPU模块和接口模块外，一个机架上最多只能再安装8个信号模块或功能模块。
2. SIMATIC S7-300 PLC的扩展
S7-300 PLC最多可扩展4个机架，由IM360/IM361接口模块将S7-300背板总线从一个机架连接到下一个机架。
西门子S7-300 PLC数据类型介绍
一、基本数据类型
基本数据类型的长度不超过32位。
位（BOOL），字节（BYTE），字（WORD），双字（DOUBLE WORD），整数（INT），
双整数（DOUBLE INT）,浮点数（REAL），S5TIME(SIMATIC时间)，IEC时间（TIME），IEC日期（date），日计时（TIME_OF_DAY）, 字符（CHAR），
重点： S5TIME和IEC时间数据类型结构，二者区别
二、复杂数据类型
复杂数据类型是由其他基本数据类型组合而成的，长度超过32位的数据类型。
1．日期时间数据类型（ Data_And_Time ）：
2．字符串类型（String）：
3．数组类型Array
4．结构（STRUCT）：
5．用户定义类型（UDT）：
三、参数数据类型
用于功能FC或功能块FB的数据类型
1. Pointe指针类型，6字节指针类型，传递数据块号和数据地址
2. Any指针类型，10字节指针类型，传递数据块号、数据地址、数据数量以及数据类型
西门子S300系列PLC的模拟量模块介绍
1. 模拟量输入模块SM331
（1）AI模板的类型
模拟量输入(简称AI)模块SM331目前有三种规格型号，即8AI×l2位模块、2AI×l2位模块和8AI×l6位模块。
（2）AI模板的特点
SM331主要由A/D转换部件、模拟切换开关、补偿电路、恒流源、光电隔离部件、逻辑电路等组成。
2. 模拟量输出模块SM332
（1）AO模板的类型
模拟量输出(简称模出(AO))模块SM332目前有三种规格型号，即4AO×l2位模块、2AO×12位模块和4AO×l6位模块。
（2）AO模板的特点
SM332与负载/执行装置的连接：SM332可以输出电压，也可以输出电流。
3. 模拟量I/O模块SM334
模拟量I/O模块SM334有两种规格，一种是有4模入/2模出的模拟量模块，其输入、输出精度为8位，另一种也是有4模入/2模出的模拟量模块，其输入、输出精度为12位。
SM334模块输入测量范围为0～10 V或0～20 mA，输出范围为0～10 V或0～20 mA
