| 加工定制：否 | 品牌：Siemens/西门子 | 型号：西门子6ES7407-0DA02-0AA0 |
| 工作电压：1V | 输出频率：1kHz |
西门子6ES7407-0DA02-0AA0、
我公司大量现货供应，价格优势，品质***，德国***
================================
上海赞国自动化科技有限公司
联 系 人： 黄勇
24小时联系手机： 13701633515
在 线 商 务 QQ： 77956468
直线销售 电 话： 021-31660605
传 真： 021-67633621
=================================

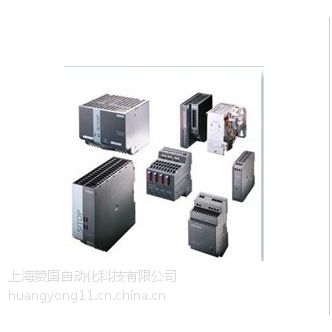

用于SIMATIC S70-400的电源
将交流电压或直流电压转换为所需的5V和24V工作电压
输出电流：4A、10A和20A
此外:
SIPLUS 电源 6AG1 405-0KA02-2AA0,温度范围 -25 至 +60 °C, 用于中等负载 (例如,氯/硫空气中使用). 技术规范类似于 6ES7 405-0KA02-0AA0
SIPLUS 电源 6AG1 407-0KA02-4AA0, 用于中等负载 (例如,氯/硫空气中使用). 技术规范类似于 6ES7 407-0KA02-0AA0
SIPLUS 电源 6AG1 407-0KR02-4AA0, 用于中等负载 (例如,氯/硫空气中使用). 技术规范类似于 6ES7 407-0KR02-0AA0
STEP7-Mirco/WIN编程元素及项目组件
、
s7-200的三种程序组织单位（POU）指主程序、子程序和中断程序。STEP 7-Micro/WIN为每个控制程序在程序编辑器窗口提供分开的制表符，主程序总是个制表符，后面是子程序或中断程序。
一个项目（Project）包括的基本组件有程序块、数据块、系统块、符号表、状态图表、交叉引用表。程序块、数据块、系统块须下载到PLC，而符号表、状态图表、交叉引用表不下载到PLC。
程序块由可执行代码和注释组成，可执行代码由一个主程序和可选子程序或中断程序组成。程序代码被编译并下载到PLC，程序注释被忽略。
数据块由数据（包括初始内存值和常数值）和注释两部分组成。
数据被编译后，下载到可编程控制器，注释被忽略。
系统块用来设置系统的参数，包括通信口配置信息、保存范围、模拟和数字输入过滤器、背景时间、密码表、脉冲截取位和输出表等选项。系统块如图1所示。
系统块的信息须下载到可编程控制器，为PLC提供新的系统配置。
西门子PLC的发展史 SIMATIC商标
S7-200是西德西门子公司的产品之一，其注册商标为SIMATIC。
1．西门子公司的产品最早是1975年投放市场的SIMATIC S3，它实际上是带有简单操作接口的二进制控制器；
2．1979年，S3系统被SIMATIC S5所取代，该系统广泛地使用了微处理器；
3．20世纪80年代初，S5系统进一步升级——U系列PLC，较常用机型：S5-90U、95U、100U、115U、135U、155U
4．1994年4月，S7系列诞生，它具有更国际化、更高性能等级、安装空间更小、更良好的WINDOWS用户界面等优势，其机型为：S7-200、300、400
5．1996年，在过程控制领域，西门子公司又提出PCS7（过程控制系统7）的概念，将其优势的WINCC（与WINDOWS兼容的操作界面）、PROFIBUS（工业现场总线）、COROS（监控系统）、SINEC（西门子工业网络）及控调技术溶为一体
6．现在，西门子公司又提出TIA（Totally Integrated Automation）概念，即全集成自动化系统，将PLC技术溶于全部自动化领域。
S7-200系列PLC的基本硬件组成
S7-200系列PLC可提供4种不同的基本单元和6种型号的扩展单元。其系统构成包括基本单元、扩展单元、编程器、存储卡、写入器、文本显示器等。
1．基本单元
S7-200系列PLC中可提供4种不同的基本型号的8种CPU供选择使用，其输入输出点数的分配见表4-11：
表4-11 S7-200系列PLC中CPU22X的基本单元
型 号 | 输入点 | 输出点 | 可带扩展模块数 |
S7-200CPU221 | 6 | 4 | — |
S7-200CPU222 | 8 | 6 | 2个扩展模块 78路数字量I/O点或10路模拟量I/O点 |
S7-200CPU224 | 14 | 10 | 7个扩展模块 168路数字量I/O点或35路模拟量I/O点 |
S7-200CPU226 | 24 | 16 | 2个扩展模块 248路数字量I/O点或35路模拟量I/O点 |
S7-200CPU226XM | 24 | 16 | 2个扩展模块 248路数字量I/O点或35路模拟量I/O点 |
2．扩展单元
S7-200系列PLC主要有6种扩展单元，它本身没有CPU，只能与基本单元相连接使用，用于扩展I/O点数，S7-200系列PLC扩展单元型号及输入输出点数的分配如表4-12所示。
表4-12 S7-200系列PLC扩展单元型号及输入输出点数
类 型 | 型 号 | 输入点 | 输出点 |
数字量扩展模块 | EM221 | 8 | 无 |
EM222 | 无 | 8 | |
EM223 | 4/8/16 | 4/8/16 | |
模拟量扩展模块 | EM231 | 3 | 无 |
EM232 | 无 | 2 | |
EM235 | 3 | 1 |
3．编程器
PLC在正式运行时，不需要编程器。编程器主要用来进行用户程序的编制、存储和管理等，并将用户程序送入PLC中，在调试过程中，进行监控和故障检测。S7-200系列PLC可采用多种编程器，一般可分为简易型和智能型。
简易型编程器是袖珍型的，简单实用，价格低廉，是一种很好的现场编程及监测工具，但显示功能较差，只能用指令表方式输入，使用不够方便。智能型编程器采用计算机进行编程操作，将专用的编程软件装入计算机内，可直接采用梯形图语言编程，实现在线监测，非常直观，且功能强大，S7-200系列PLC的专用编程软件为STEP7-Micro/WIN。
4．程序存储卡
为了***程序及重要参数的安全，一般小型PLC设有外接EEPROM卡盒接口，通过该接口可以将卡盒的内容写入PLC，也可将PLC内的程序及重要参数传到外接EEPROM卡盒内作为备份。程序存储卡EEPROM有6ES 7291-8GC00-0XA0和6ES 7291-8GD00-0XA0两种，程序容量分别为8K和16K程序步。
5．写入器
写入器的功能是实现PLC和EPROM之间的程序传送，是将PLC中RAM区的程序通过写入器固化到程序存储卡中，或将PLC中程序存储卡中的程序通过写入器传送到RAM区。
6．文本显示器
文本显示器TD200不仅是一个用于显示系统信息的显示设备，还可以作为控制单元对某个量的数值进行修改，或直接设置输入/输出量。文本信息的显示用选择/确认的方法，最多可显示80条信息，每条信息最多4个变量的状态。过程参数可在显示器上显示，并可以随时修改。TD200面板上的8个可编程序的功能键，每个都分配了一个存储器位，这些功能键在启动和测试系统时，可以进行参数设置和诊断。
