| 加工定制：否 | 品牌：Siemens/西门子 | 型号：6AV6644-0BA01-2AX1 |
| 显示器尺寸：12.1寸 | 分辨率：1 | 处理器：1 |
| 显示器类型：1 | 显示色彩：1 | 存储器：2 |
| 输入方式：键盘输入 | 输入电压：1V | 工作温度：1 |
| 面板防护等级：1 |
与操作面板一样，Multi Panels (MP) 用于本地计算机操作和监控
其功能可通过安装其它 Windows CE 应用程序（多功能面板和面板选件）进行扩展。

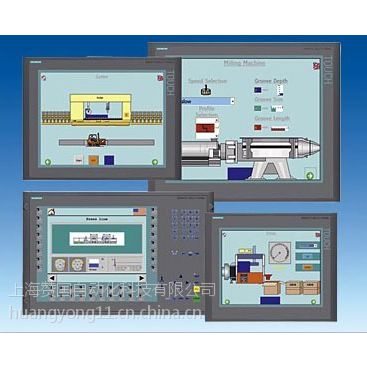

SIMATIC MP 377 单元，基于 Windows CE，集操作员面板的坚固耐用性与 PC 环境的灵活性于一身。
使用选件可以将 PLC 功能直接集成到 MP 377 平台中
像素式图形 12.1" 或 15" 或 19" TFT 显示屏，彩色（64 色）
MP 377 12" 触摸屏，MP 377 15" 触摸屏和 MP 377 19" 触摸屏：
触摸屏（模拟/耐磨）
MP 377 12"按键式：
38 系统功能键，其中有 36 个是自由组态和自由定义说明的功能键（36 个带有 LED）
SIMATIC MP 377 PRO 15" 触摸屏：
带坚固的和极为紧凑的铝外壳，防护等级 IP65，因此特别适用于严酷的环境条件。
所有接口，例如 MPI、PROFIBUS DP、USB、PROFINET（以太网 TCP/IP）为内置接口
SIMATIC MP 377 INOX 15" Touch（带有不锈钢前面板）：
MP 377 15” Touch 也带有不锈钢前面板 (DIN EN 1672-2)，作为全封闭式 HMI (IP65)。这些版本可以针对特殊应用、环境条件和特殊行业（例如，食品、 饮料和烟草业行业）扩展多功能面板 377 的应用领域。
SIMATIC MP 377 15" 触摸屏，阳光下可读
带有阳光下可直接读取的显示屏，带有玻璃前罩以便在户外使用（例如，在石油与天然气工业中），背光照明明暗可调，适用于控制站（例如，在船舶上）。
关于此特定领域产品的其它详细信息，请参见“定制自动化”一节。
S7-200 PLC电动机顺序控制IO接线图及梯形图举例
3台电动机M1～M3，要求间隔1min顺序起动和间隔30s逆序停止起动按钮SB1和停止按钮SB2, 3台电动机M1～M3分别用接触器KM1、KM2、KM3控制
电动机顺序起动逆序停止控制的梯形图
西门子S7-200 CPU通信口引脚分配
S7-200CPU上的通信口是与RS-485兼容的9针D型连接器，符合欧洲标准EN 50170。下表给出了通信口的引脚分配。
表1 S7-200 CPU通信口引脚分配
连接器 | 针 | PROFIBUS名称 | 端口0/端口1 |
| 1 | 屏蔽 | 逻辑地 |
2 | 24V返回 | 逻辑地 | |
3 | RS-485信号B | RS-485信号B | |
4 | 发送申请 | RTS(TTL) | |
5 | 5V返回 | 逻辑地 | |
6 | +5V | +5V，100Ω串联电阻 | |
7 | +24V | +24V | |
8 | RS-485信号A | RS-485信号A | |
9 | 不用 | 10位协议选择 | |
连接器外壳 | 屏蔽 | 屏蔽 |
