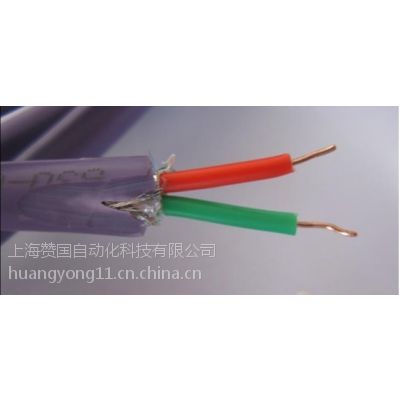

| 加工定制：否 | 品牌：Siemens/西门子 | 型号：6XV1830-0EH10 |
| 线芯材质：裸铜线 | 芯数：2 | 护套材质：硅橡胶 |
| 电线最大外径：2mm | 用途：1 | 产品认证：UL |
| 物料编号：1 |
{西门子与客户携手,让关键所在,逐一实现}
德国制造 现货 联 系 人： 黄勇《黄工》 24小时联系手机： 13701633515
全新原装 参数
质量*** 保修 直线销售 电 话： 021-31660605 在 线 商 务 QQ： 77956468
价格优势 ***
我公司大量现货供应，价格优势，品质***，德国***
简而言之，模拟量输入就是将模拟量传感器、变送器的电量信号通过模拟量输入模板输入到PLC中，并应用程序进行转换为数值。而模拟量输出就是应用程序将数值通过模拟量输出模板输出到相应的外部设备中。***的知识点：
a、首先要熟悉S7-200PLC模拟量输入、输出模块的硬件特性。
b、要熟悉S7-200PLC模拟量输入、输出模块的接线方法；
c、要熟悉S7-200PLC模拟量输入、输出模块的方式设置；
d、要熟悉模数、数模转换的方法；
e、要熟悉S7-200PLC相关的编程指令；
f、要熟悉你应用的模拟量传感器、变送器的电气特性及接线方法。
西门子PLC间接寻址方法，本文提到的主要是西门子S7-300plc.
1．区域内间接寻址
指针的位（第31位）x为0时为区域内的间接寻址，此时区域标示号rrr也为0，地址指针的格式与存储器间接寻址的相同。下面是区域内间接寻址的例子：
L P#5.0 //将间接寻址的指针装入累加器1
LAR1 //将累加器1的内容送AR1
A M[AR1, P#2.3] //AR1中的P#5.0加偏移量P#2.3，对M7.3进行操作
= Q[AR1, P#0.2] //逻辑运算的结果送Q5.2，P#5.0+P#0.2=P#5.2
L MW[AR1, P#19.0] //将MW24装入累加器1
方括号内为操作数的地址，它等于AR1中的地址值P#5.0加上逗号后面的地址偏移量，例如第3条指令中操作数的地址为P#5.0+P#2.3=P#7.3，即操作数为M7.3。
2．区域之间的间接寻址
指针的位（第31位）x = 1时为区域间的间接寻址，下面是区域间的间接寻址的例子：
L P#M 6.0 //将M6.0的双字地址装入累加器1
LAR1 //将累加器1的内容送到AR1
L W [AR1,P#20.0] //将MW26的内容传送到累加器1
P#M6.0对应的二进制数为2#1000 0011 0000 0000 0000 0000 0011 0000。因为地址指针P#M6.0已经包含有区域信息（rrr=2#011表示M区），第3条指令“L W[AR1, P#50.0]”没有必要再使用地址标识符M。
用地址指针读写字、字节或双字时，指针中小数点右边的位编号必须为0，否则将会出错。
西门子S7-300PLC里的程序的扫描周期如果是150ms，那么是不是就意味着无法取到一系列稳定的周期小于150ms的时钟计时器呢，因为一个周期需要长于时钟的计时时间。
答：定时器有专门的存储区，定时器的计时与系统的扫描周期无关。这就是说，一个定时器使能以后，除非使能信号改变或者是其他相关信号变化，否则定时器按照自己的规则继续运行！运行完成后，输出相应状态，该状态不因扫描周期变化而变化，只取决于自身的条件。在使用中，尤其是一些使用STL编程的朋友有时会遇到定时器不听话的现象，其实是与我们的扫描有关的。建议涉及到定时器使能和使用的程序不要跳转，而是要每周期扫描。因为PLC中所谓状态，其实是由RLO来决定的，而这个东西有时是靠***周期和后一周期的区别来决定的。
PLC在调试的时候状态指示灯可以帮助我们更快的解决问题，整理一点关于西门子PLC的状态指示灯的含义，希望对初学PLC的朋友有一些帮助。
S7200CPU
SF 用作系统出错/故障显示，为红色，例如内部错误，用户程序错误（看门狗错误，间接寻址，非法的浮点数，地址范围错等）
RUN 绿色，运行模式。
STOP 黄色，停止模式。
DP 分布式I/O，（仅对CPU215）。
S7300CPU
SF指示灯 用作系统出错/故障显示，为红色，CPU的硬件出现故障或软件有错，带诊断功能模块出错时点亮。
BATF 为电池故障，红色，电池电压低或没有电池时点亮。
DC5V +5V电源指示，绿色，CPU和S7300总线的5V电源正常时点亮。
FRCE 强制，黄色，至少有一个I/O被强制时点亮。
RUN 运行方式，绿色，CPU处于RUN状态时点亮，重新启动时以2Hz的频率闪亮，保持HOLD状态时以0.5Hz的频率闪亮。
STOP 停止方式，黄色，CPU处于STOP、HOLD状态时或重新启动时常亮，请求存储器复位时以0.5Hz的频率闪亮，正在执行存储器复位时以2Hz的频率闪亮，由于存储器卡插入需要存储器复位时以0.5Hz的频率闪亮。
BUSF 总线错误，红色，PROFIBUS-DP接口硬件或软件故障时点亮，集成有DP口的CPU才有此LED，(如CPU 315-2DP)，集成有2个DP口的CPU有两个LED（BUS1F和BUS2F）。
S7400CPU
INTF 红色，内部故障，例如用户程序运行超时，用户程序错误。
EXTF 红色，外部故障，例如电源故障，I/O模板故障。
FRCE 黄色，至少有一个I/O被强制时点亮。
RUN 绿色，运行模式。
STOP 黄色，停止模式。
BUS1F 红色，MPI/PROFIBUS-DP接口1的总线故障。
BUS2F 红色，MPI/PROFIBUS-DP接口2的总线故障。
MSTR 黄色，CPU运行。
REDF 红色，冗余错误。
RACK0 黄色，CPU在机架0中。
RACK1 黄色，CPU在机架1中。
IFM1F 红色，接口子模块1故障。
IFM2F 红色，接口子模块2故障。
附：
S7400电源模块对供电频率从48Hz-64Hz可以自动调整。
INTF 指示内部故障，如：5V/24V的短路或过载；保持开关放在“0”位置，不允许对外部供电，电池故障。
BAF 电池故障，如果背板总线上的电池电压过低此LED就变亮例如没有装电池；
BATT1F/BATT2F 当电池极性接反时，或电池不存在，或电池放电过半时此LED点亮，BATT.INDIC开关用来选择1个电池监视，2个电池监视或不监视电池。
DC5V/DC24V 当5V/24V DC输出电压在允许的范围内时，此LED点亮，当短路或过载后恢复时该LED闪烁。
使用上载功能即可
上载（又称上传）是将CPU装载存储器中的程序复制到编程器或PC的硬盘中。
下面几种方法可以实现程序的上载：
在SIMATIC管理器中，执行菜单PLC/Upload Station to PG（上载到PG/PC）或单击工具栏上上载快捷按钮，将一个PLC站中的程序上载到编程器（电脑）中，上载的程序包括PLC站的硬件组态和用户程序；
在SIMATIC管理器中，执行菜单命名View（查看）--〉Online （在线），打开项目的在线窗口，将当前窗口中的程序块（Blocks）复制到你的编程器或电脑中，不包括硬件组态；
在硬件组态界面，通过工具栏上的上载按钮或执行PLC/Upload上载PLC站，只包含硬件组态信息，但不包括用户程序。
但S7-300/400系列PLC上载的硬件信息不完整，不包括注释，必须重新定义，如分配模块的订货号和参数等，仅作为以后应急下载使用。
具体设置：在SET pg/pc接口中选择TCP/IP-->网卡，然后upload station to pg
首先要设置PLC与PG的通讯方式.
.在 SET PG/PC里面设置好。
. 在STEP7中，建立一个新的项目 （为空）
. 点击 PLC UPload station to PG
. 在出现对话框中，选择机架号 为0 设定 插槽号 2（一般设定）
. 选择通讯的地址,一般也为2。
即可。“将站点上传到PG”是将整个站硬件组态和软件程序全部上载 。
