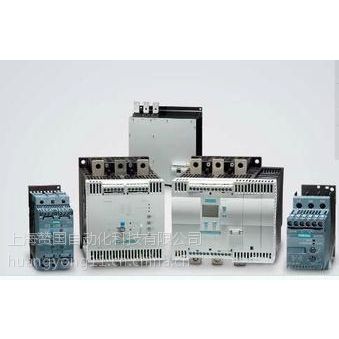

西门子3RW30471BB14

 凡在公司采购西门子产品，均可质保一年，假一罚十
花30秒询价，你会知道什么叫优势；花60秒咨询，你会知道什么叫服务；
   合作一次，你会知道什么叫质量!以质量求生存，以信誉求发展。
我公司将提供***的质量，服务作为自已最重要的责任。

联 系 人： 黄勇《黄工》24小时联系手机： 13701633515

直线销售电话： 021-31660605 在 线 商 务 QQ： 77956468

《销售态度》：质量***、诚信服务、及时到位！

《销售宗旨》：为客户创造价值是我们永远追求的目标！

《服务说明》：现货配送至全国各地含税（17%）含运费！

《产品质量》：原装正品，全新原装！

《产品优势》：专业销售 薄利多销 信誉好，***好，价格低，货期短，大量现货,服务周到！

详细介绍编辑

1．SIMATIC S7-200 PLC S7-200 PLC是超小型化的PLC，它适用于各行各业，各种场合中的自动检测、监测及控制等。S7-200 PLC的强大功能使其无论单机运行，或连成网络都能实现复杂的控制功能。 S7-200PLC可提供4个不同的基本型号与8种CPU可供选择使用。

2．SIMATIC S7-300 PLC S7-300是模块化小型PLC系统，能满足中等性能要求的应用。各种单独

西门子PLC之S7家族西门子PLC之S7家族

的模块之间可进行广泛组合构成不同要求的系统。与S7-200 PLC比较，S7-300 PLC采用模块化结构，具备高速（0.6~0.1μs）的指令运算速度；用浮点数运算比较有效地实现了更为复杂的算术运算；一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值；方便的人机界面服务已经集成在S7-300操作系统内，人机对话的编程要求大大减少。SIMATIC人机界面（HMI）从S7-300中取得数据，S7-300按用户***的刷新速度传送这些数据。S7-300操作系统自动地处理数据的传送；CPU的智能化的诊断系统连续监控系统的功能是否正常、记录错误和特殊系统事件（例如：超时，模块更换，等等）；多级口令保护可以使用户高度、有效地保护其技术机密，防止未经允许的复制和修改；S7-300 PLC设有操作方式选择开关，操作方式选择开关像钥匙一样可以拔出，当钥匙拔出时，就不能改变操作方式，这样就可防止非法删除或改写用户程序。具备强大的通信功能，S7-300 PLC可通过编程软件Step 7的用户界面提供通信组态功能，这使得组态非常容易、简单。S7-300 PLC具有多种不同的通信接口，并通过多种通信处理器来连接AS-I总线接口和工业以太网总线系统；串行通信处理器用来连接点到点的通信系统；多点接口（MPI）集成在CPU中，用于同时连接编程器、PC机、人机界面系统及其他SIMATIC S7/M7/C7等自动化控制系统。

3． SIMATIC S7-400 PLC S7-400 PLC是用于中、***性能范围的可编程序控制器。 S7-400 PLC采用模块化无风扇的设计，可靠耐用，同时可以选用多种级别（功能逐步升级）的CPU，并配有多种通用功能的模板，这使用户能根据需要组合成不同的专用系统。当控制系统规模扩大或升级时，只要适当地增加一些模板，便能使系统升级和充分满足需要。

4工作原理编辑

当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。

输入采样

在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应得单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能***在任何情况下，该输入均能被读入。

用户程序执行

在用户程序执行阶段，PLC总是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时，又总是先扫描梯形图左边的由各触点构成的控制线路，并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算，然后根据逻辑运算的结果，刷新该逻辑线圈在系统RAM存储区中对应位的状态；或者刷新该输出线圈在I/O映象区中对应位的状态；或者确定是否要执行该梯形图所规定的特殊功能指令。

即，在用户程序执行过程中，只有输入点在I/O映象区内的状态和数据不会发生变化，而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化，而且排在上面的梯形图，其程序执行结果会对排在下面的凡是用到这些线圈或数据的梯形图起作用；相反，排在下面的梯形图，其被刷新的逻辑线圈的状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。

输出刷新

当扫描用户程序结束后，PLC就进入输出刷新阶段。在此期间，CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路，再经输出电路驱动相应的外设。这时，才是PLC的真正输出。

同样的若干条梯形图，其排列次序不同，执行的结果也不同。另外，采用扫描用户程序的运行结果与继电器控制装置的硬逻辑并行运行的结果有所区别。当然，如果扫描周期所占用的时间对整个运行来说可以忽略，那么二者之间就没有什么区别了。

一、电机分批自启动技术在石油化工等连续生产企业中有着广泛的用途。以PLC为核心控制单元的电机分批自启动系统具有以下功能及特点：
1、能够实时地监控电机的运行状态；

2、记忆电网波动前电机的运行状态，只有在电网波动前处于运行状态而且在电网波动时停机的电机才具备电机自启动条件；


3、准确及时地捕获电网电压信息。

4、分批自启动的电机按照工艺流程需要，在PLC中预先设置，同时为避免多台电机在自启动中对电网的影响、电机分批自启动中采用分批延时处理方式；

5、具有多路输入和多路输出功能，实现多台电机自启动集中控制；

6、具备远程通信接口，实现与上位机或DCS系统的通信，在上位机或DCS系统中方便地对该系统进行监控和维护。

洛阳石油化工总厂的2套PLC电机分批自启动设备，采用西门于S7-300系列PLC，它以CPU313为中央处理单元，每执行1000条二进制指令约需 0.7ms。S7—300同时具备128点数字量输入/输出和32路模拟量输入/输出，12KB的RAM，20KB的负载存储器；完全能够满足电机状态和 系统电压的实时监控和及时实现电机分批自启动的要求。
二、系统组成

2套PLC电机分批自启动系统根据变电所供电方式，每一段低压母线采用l台PLC。系统硬件主要分为外围电路和核心单元2部分。外围电路主要完成母线电 压、电机运行状态等信号的采集、处理和转换以及电机启动指令的驱动等。核心单元(即PLC)主要完成信号处理，发出电机驱动指令。

2.1外围电路
外围电路主要包括以下几个部分：

1、母线电压采样监测。它通过1个电流型电压变送器将0—380V交流母线电压转换为4*20mA直流信号。

2、电机运行状态信号监控。电机运行状态信号通过电机控制回路中的1个干接点输入到PLC的输入模块。所有信号的输入都经过光藕隔离，以提高抗干扰能力。

3、电机驱动单元。电机启动信号由PLC发出，输出单元不直接驱动电机，而是通过1个220V、10A AC的中间继电器带动电机操作回路。这样一方面提高了驱动能力，另一方面使得电气操作回路和PLC控制回路分隔，提高了系统的***性。

2.2核心单元
根据系统的要求，其核心PLC主要有以下几部分：

1、CPU313及系统软件。它完成电压和电机运行状态监测，实时进行逻辑判断，发出电机分批自启动指令。CPU313有4种操作选择：RUN—P、RUN、STOP和MRES运行方式。

2、模拟量输入模块SM331(8路输入)。它把电压变送器输入的4-20mA的模拟量转换为数字信号，并将数字信号送到PI，C的控制单元，以供PLC做出电压判断。

3、数字量输入模块SM321。16路输入2个，32路输入1个，完成62台电机运行状态监测和PLC电机分批自启动系统运行、调试状态监侧，电机运行状态信号通过电机操作回路中的接触器辅助接点接至该模块。

4、数字量输出模块SM322(输出8路)。接受PLC控制单元的指令，完成电机驱动信号输出，通过出口中间继电器，驱动电机操作回路，完成电机分批自启动。

三、系统软件设计

电机分批自启动系统软件主要任务为：

1、完成系统初始化；

2、正常状态下的数据监测；
3、电网电压出现波动后，即电网电压降至70%，所有电机都会因为电气保护装置而强制退出运行，在此之前，程序已经做出判断并锁存电机状态信号；

4、当电力系统恢复正常（3s内，母线电压恢复至95%）时，程序依据故障前保存的电机状态信号、对具备白启动条件的电机。按照顺序分批发出启动信号，使其恢复运行；

5、无论在正常状态下或是在电机自启动过程中，PLC均实时监侧母线电压；

6、通信接口程序。包括系统监测数据和故障信息，PLC将采集的母线电压信息、电机启动状态信息传输到上位机或DCS系统，便于维护人员实时了解设备运行状况。
